ゴム動力模型飛行機のデータ集

作成：滝　敏美
2023年8月1日


ゴム動力模型飛行機に関するデータをまとめました．
新しい機体の設計の参考に使ってください．

基本データ

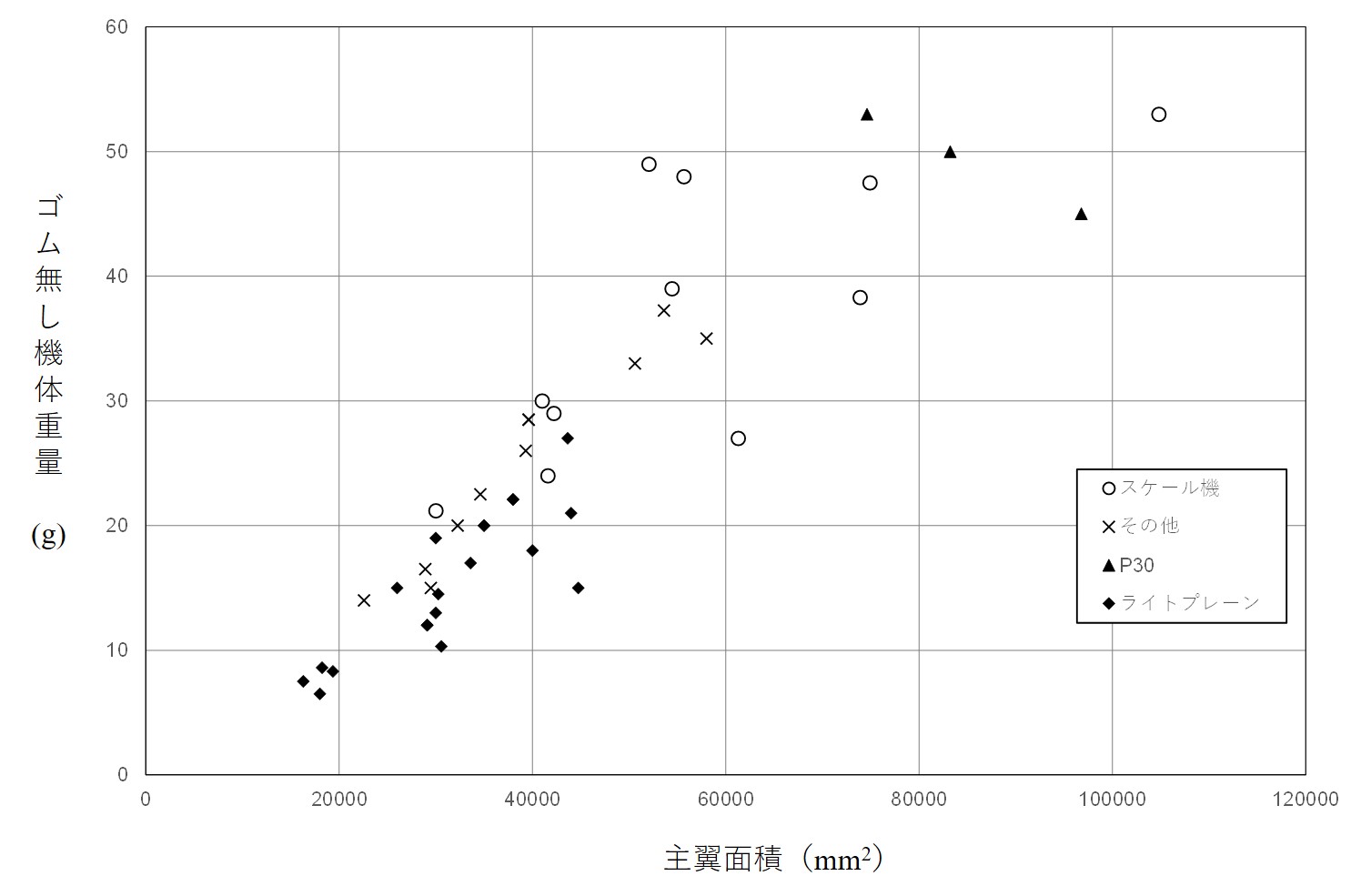

（１）主翼面積とゴム無し機体重量の関係


（２）主翼面積と機体全備重量の関係

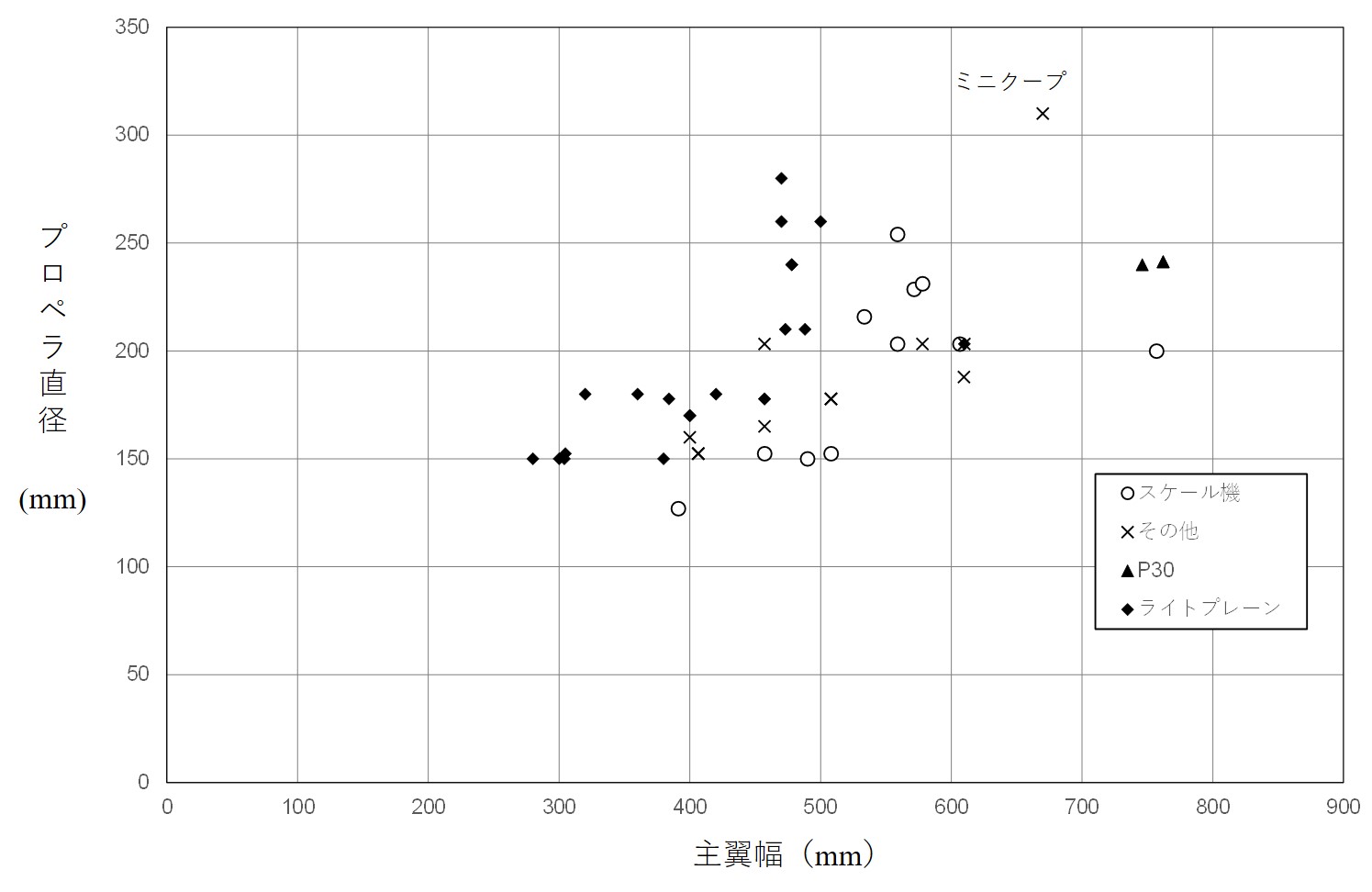

（３）主翼幅とプロペラ直径の関係

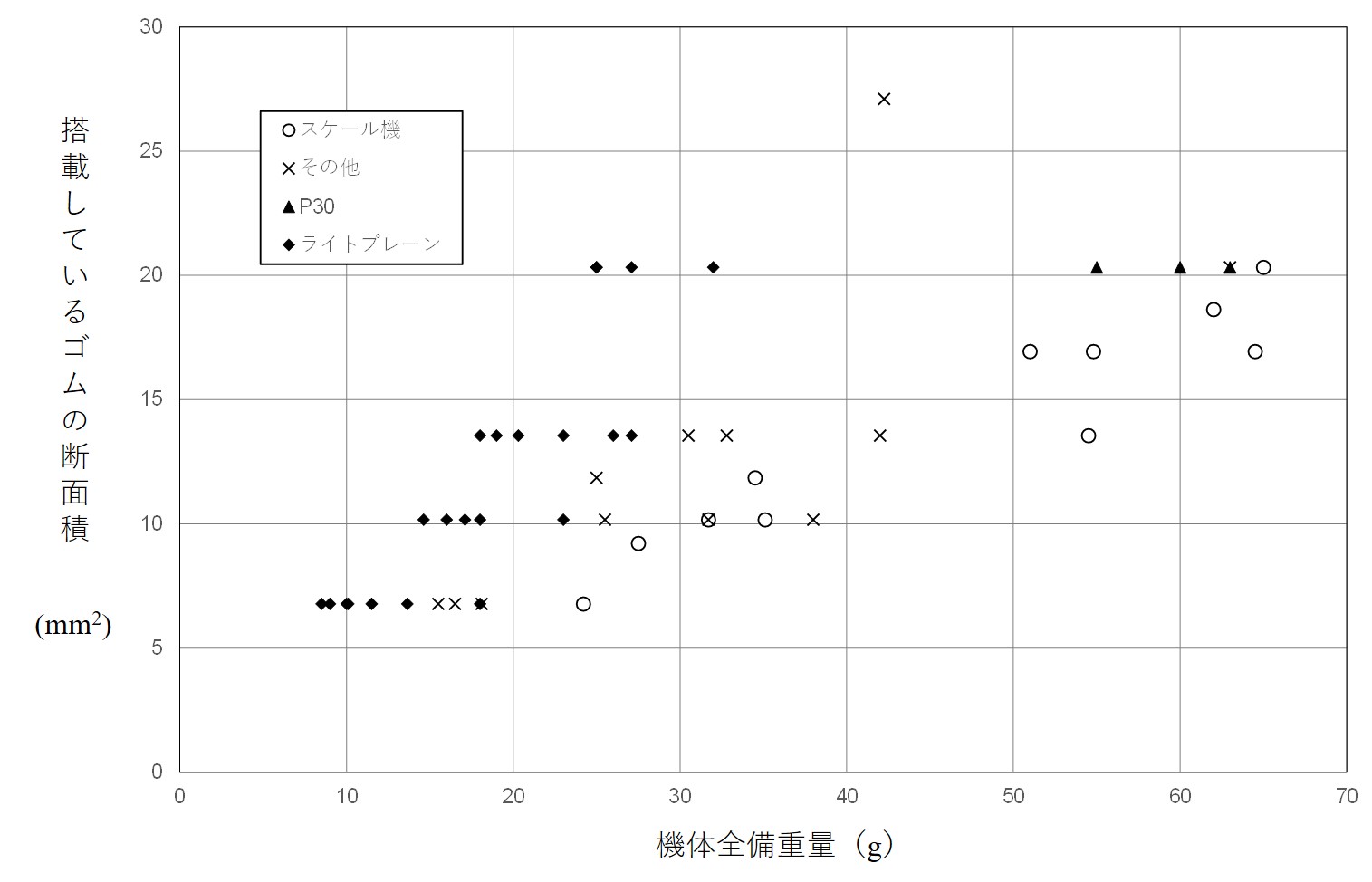

（４）機体全備重量と搭載しているゴムの断面積の関係


ゴムの断面積の決め方

平均トルクの定義


プロペラの性能曲線

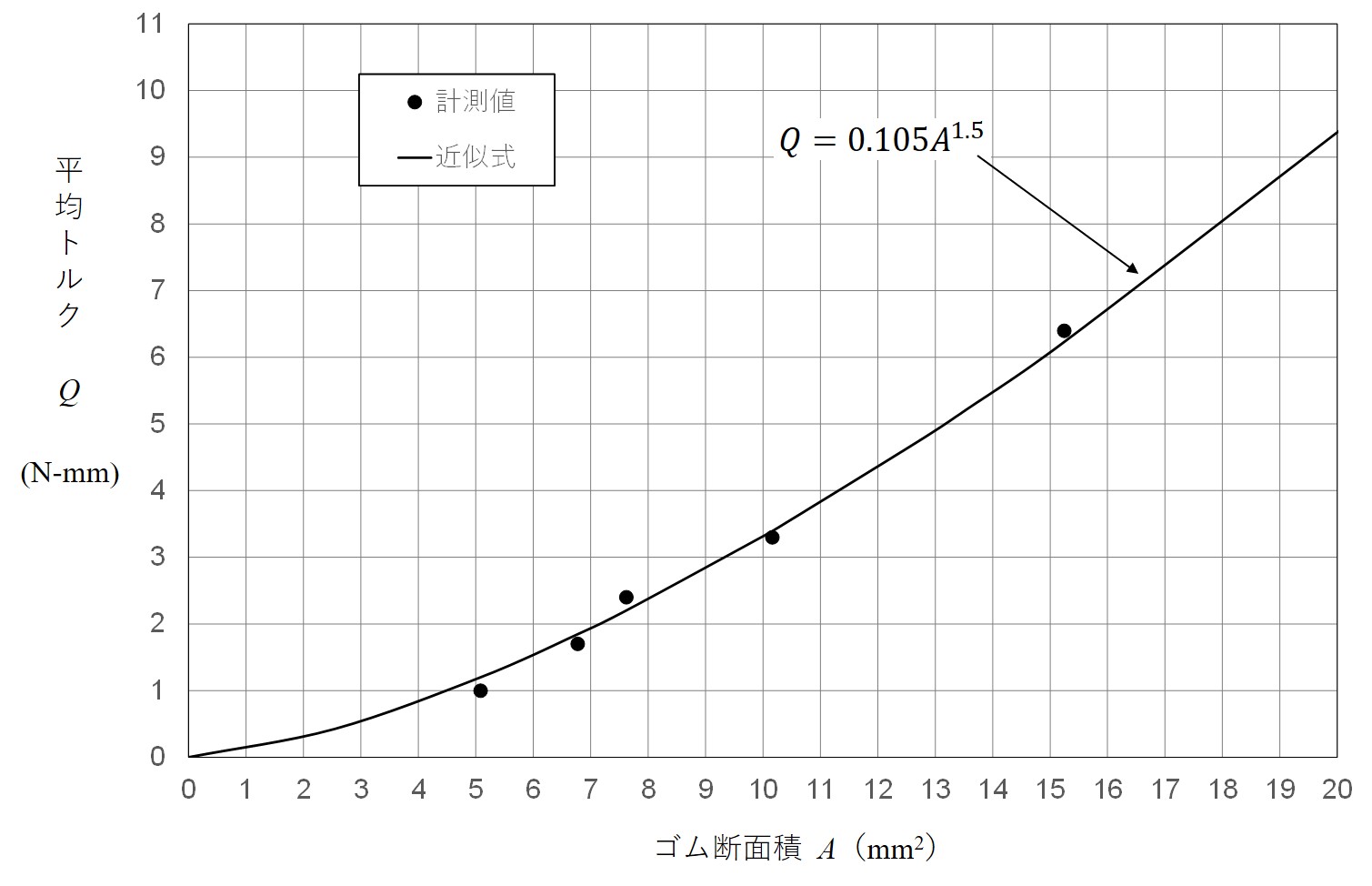

ゴム断面積と平均トルクの関係 -- FAI TAN Super Sport（ゴムの厚さは1.1mm）


水平飛行に必要なトルクと搭載しているゴム（FAI TAN Super Sport）の平均トルクの関係（プロペラピッチ比は1.2と仮定）

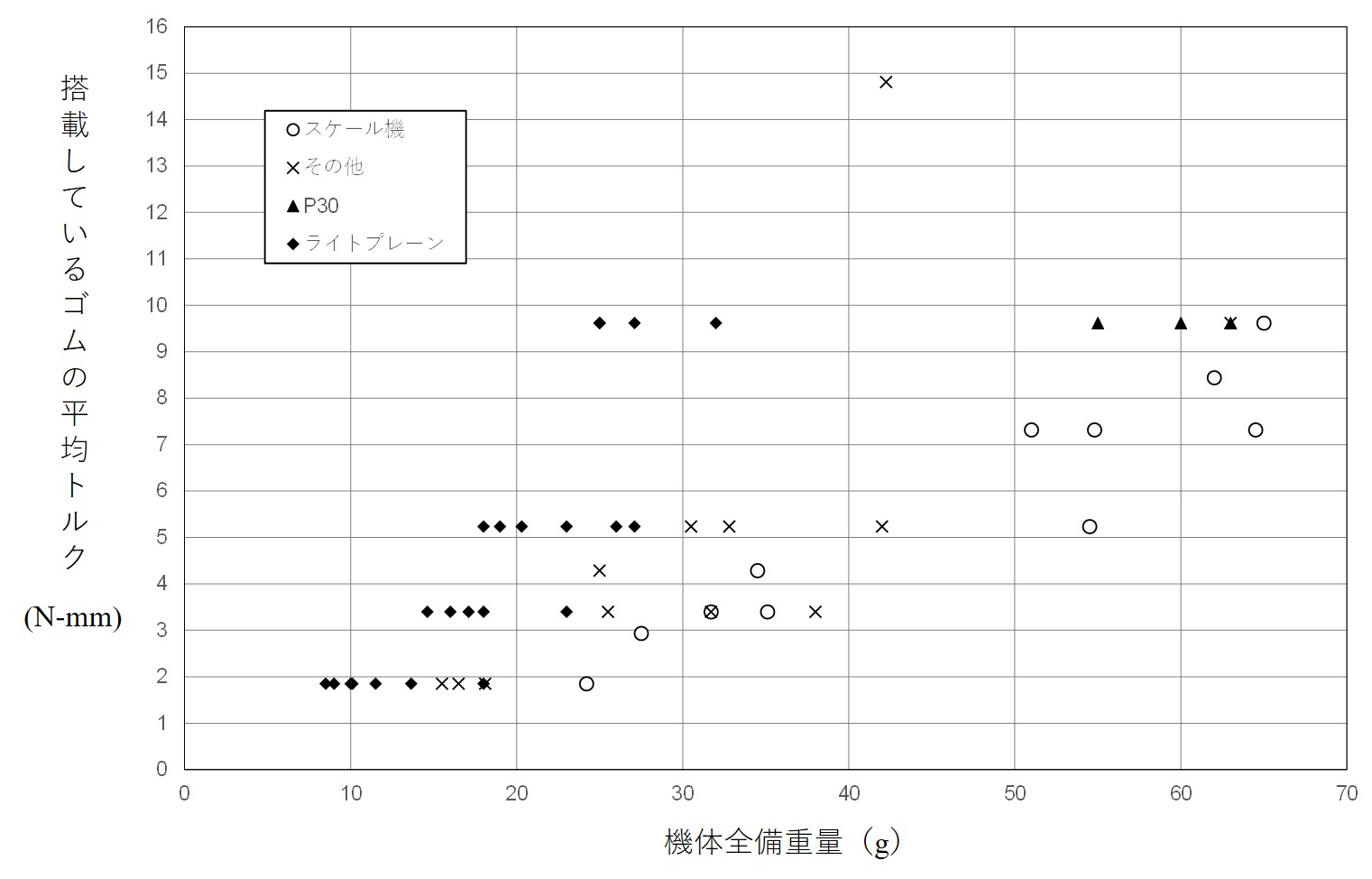

機体全備重量と搭載しているゴム（FAI TAN Super Sport）の平均トルクの関係



詳しい解説は以下のレポートを参照のこと．レポート[2]に調査した機体の詳細データが載っています．

[1] NAZCA-TR-23-001，「ゴム動力飛行機のゴムとプロペラ」NAZCA-TR-23-001．
[2] NAZCA-TR-23-002，「ゴム動力飛行機の必要トルク」NAZCA-TR-23-002．
